חיבורים חשמלים במדפסות

המלצות לגבי חיבורים חשמלים במדפסות תלת מימד

ברוב המקרים מתייחס לקיטים להרכבה (מדפסות זולות).

לפי החוק אסור להתעסק עם מתח של 220V .

יש ספקי הכוח עם יכולת לעבור ל-110V, קרה שילד ראה סרטון בארה"ב והעביר את הכפתור ושרף את הספק.

האם קרה למישהו דבר כזה?

בכל מקרה כדי לבדוק, כי זה לעיתים מתפתח לאט.
כדי לבצע את הפעולות בהמוצגות בתחית הפוסט (במידה וזה רלוונטי) כדי להאריך את חיי המדף של המדפסת .
לכל מי שיש ילד קטן בבית והשנאי שלו פתוח, לדעתי הוא חייב לבצע את כל הפעולות מכיוון שאם חס וחלילה הילד לוקח מברג מכניס אותו למקום הלא נכון הוא יתחשמל!!!

בארץ החוק מחייב שכל חוט שזור מחויב להיות מוחזק בצורה נאותה (לא שזור ומפוזר).

הבעיה שרוב המכונות מגיעות מסין ונתקלים במספר בעיות נפוצות:

1. חוטים שזורים ללא סופיות\מזלגות המתחברים להברגה גם באזורים של צריכת אמפר גבוה כמו גופי חימום ומתח ראשי של המדפסת.
2. מתח כניסה לשנאי חוט של 220V ללא חיבור הארקה.

במתח DC נמוך כמו 5V או 12V לרוב אין צורך (יש קונקטור) וגם אין סכנת התחשמלות אך במתח של 220V AC זה חובה!!!

3. שאני מתח פתוח ללא קופסא ולעיתים גם ללא פלסטית מגן לחיבורים

אז מה צריך לעשות בנושא חיבורים חשמלים במדפסות?

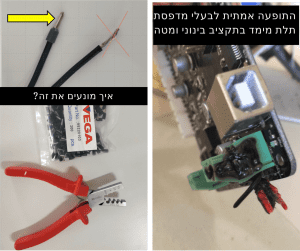

1. לקפוץ לחנות אלקטרוניקה או חשמל לקנות פלייר לוחץ סופיות (כ-60 ש"ח), סופיות של 2.5 מ"מ (10כ- ש"ח) וסופיות של 1.5 (כ-10 ש"ח), לחיבור לספק יש לרכוש גם מזלגות.

אם אתם לא יודעים איפה לקנות אפשר בארכה (פריסה ארצית), תל אביב ברחוב הר ציון פינת לווינסקי יש רצף של חניות.

לאחר הקניה יש לנתק מתח מהמכונה ולפרק את החיבורים עם הם מעט שחורים יש לחתוך את הקצה לחשוף את הקבל עד לנק' שהחוט מבריק ואחר מכן לחבר את הסופית וללוחץ עם הפלייר מספר פעמים עד החוט תפוס טוב (חלק המחוטים 2.5, מ"מ 2 מ"מ או 1.5 מ"מ בהתאם לחוט יש להתאים את הסופיות)

2. במידה וספק המכונה לא הכין חוט עם 3 גידים.

חוט מוכן עם 3 גידים עולה כ-10 ש"ח כדי לקנות ולחבר לפי הסימונים בשנאי.

3. במידה ושאני פתוח.

– מומלץ כשהולכים לחנות לקחת את הקופסא מכיוון שיש גדלים שונים של שנאים.
– חובה ליצר אוורור לקופסא אפשר גם עם פתח ללא מאוררים בתנאי שאין שום אפשרות לגעת בחוטים.
– אפשר גם לחבר חיבור מקבלי של ה-12V ל2 מאוורים אחד כניסה ואחד יציאה.
– עלות קופסא עם תו תקן היא כ-60 ש"ח  .



העלויות הם זניחות לעומת הנזק שזה יכול לגרום.
אם יש לכם כל שאלה בנושא אשמח ליעץ ועזור אם צריך.
